Diseño de Aislación Sísmica de Base en La Florida: Criterios Técnicos para Reducción de Derivas

Juntos resolvemos los desafíos del mañana.

CONOCER MÁS →

En La Florida, la combinación de suelos con diferente competencia y la proximidad a la falla de San Ramón exige ir más allá del diseño convencional. Hemos revisado proyectos donde la aceleración basal proyectada cambia drásticamente entre el sector precordillerano y la cuenca baja, un fenómeno que solo se captura con modelos geotécnicos locales. La microzonificación sísmica entrega el espectro de sitio, pero la respuesta estructural depende de cómo la interfaz de aislación filtra esa energía. No basta con instalar aisladores; la calibración del periodo objetivo debe sincronizarse con la rigidez real del subsuelo floridano para que el sistema trabaje como una unidad, no como componentes aislados.

La aislación sísmica en La Florida traslada el periodo fundamental por sobre los 2.5 segundos, justo donde la demanda espectral decrece.

Enfoque y alcance del trabajo

Un edificio de 10 pisos proyectado cerca del eje Vicuña Mackenna enfrenta un desafío doble: suelos granulares densos en profundidad con intercalaciones de limo que amplifican las ondas sísmicas de periodo largo. Para esa configuración, el diseño de aislación sísmica de base se apoya en la rigidez lateral de los dispositivos elastoméricos con núcleo de plomo, verificando que el desplazamiento máximo bajo el sismo de diseño no supere la junta sísmica perimetral. Complementamos el análisis modal espectral con una verificación de licuefacción en los estratos arenosos bajo el radier del primer subterráneo, porque el ascenso del nivel freático en invierno modifica la presión de poros y altera la estabilidad del conjunto aislado. El modelado considera el amortiguamiento viscoso equivalente y la no-linealidad del material ante ciclos de histéresis, todo dentro del marco de la NCh2745 para estructuras aisladas.
Diseño de Aislación Sísmica de Base en La Florida: Criterios Técnicos para Reducción de Derivas

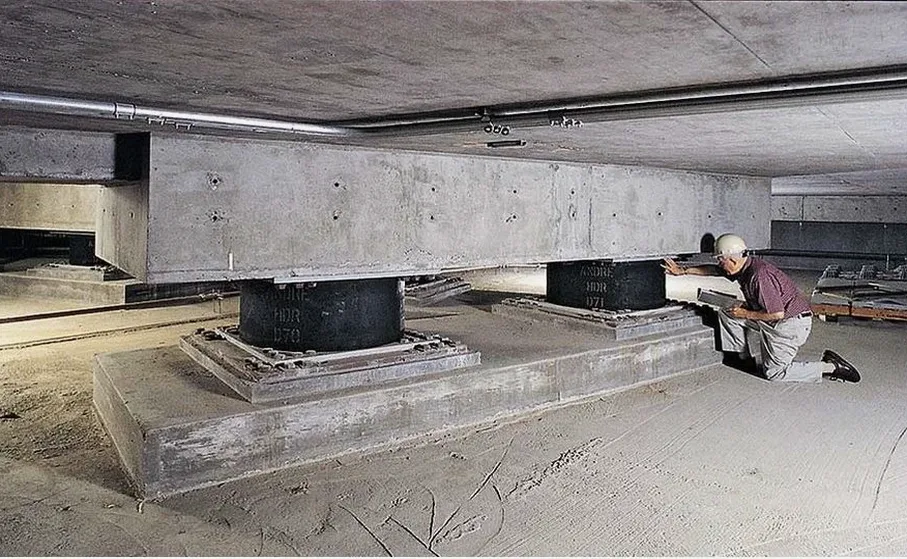

Imagen técnica de referencia — La Florida

Factores del terreno local

La expansión urbana de La Florida hacia el oriente, sobre antiguos conos de deyección de la quebrada de Macul, generó un tejido edilicio denso sin una zonificación temprana del riesgo sísmico. Muchas torres construidas entre 1995 y 2010 no consideraron el efecto de sitio de los suelos finos saturados, y hoy presentan derivas residuales que complican la instalación de sistemas de aislación sísmica de base como retrofit. El riesgo técnico no está en el aislador —está en la interfaz con la subestructura existente y en la transferencia de carga sísmica concentrada a los pilotes de fundación. Un diseño de aislación sísmica de base que ignore la interacción suelo-estructura en estos perfiles floridanos puede generar un cabeceo diferencial durante sismos de larga duración, aumentando la probabilidad de colisión entre cuerpos de edificios colindantes.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: info@sondajespt.com

Parámetros técnicos

ParámetroValor típico
Periodo objetivo aislado2.5 – 3.5 s
Amortiguamiento equivalente15 – 30%
Desplazamiento máximo de diseño (MCE)40 – 60 cm
Reducción de corte basal65 – 80% respecto a base fija
Norma de referenciaNCh2745 / NCh2369
Tipo de suelo predominanteSuelo Tipo C / D (NCh433)
Aceleración máxima del terreno (PGA)0.30 – 0.40 g

Servicios técnicos asociados

01

Modelación estructural y análisis tiempo-historia

Generamos modelos de elementos finitos calibrados con la microzonificación para simular la respuesta no lineal de aisladores elastoméricos y deslizantes bajo registros representativos del sismo de subducción chileno.

02

Verificación geotécnica de la interfaz de apoyo

Evaluamos la capacidad portante y la rigidez rotacional del suelo bajo el sistema de aislación, incluyendo el chequeo de estabilidad global del conjunto ante desplazamientos laterales máximos.

03

Especificación técnica y protocolos de ensayo

Preparamos las bases técnicas para la compra de aisladores con ensayos de prototipo según NCh2745, verificando rigidez efectiva, amortiguamiento y estabilidad ante carga vertical extrema.

Normativa técnica vigente

NCh2745: Análisis y diseño de edificios con aislación sísmica, NCh433.Of1996 Mod.2012, NCh2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales

Preguntas frecuentes

¿Qué rango de costo tiene un diseño de aislación sísmica de base para un edificio en La Florida?

El costo del diseño estructural especializado para aislación de base en La Florida varía entre $1.849.000 y $4.311.000, dependiendo de la altura del edificio, la complejidad de la configuración en planta y la cantidad de registros sísmicos a procesar en el análisis tiempo-historia.

¿Cómo incide el tipo de suelo de La Florida en la selección del aislador?

Los suelos granulares densos del sector oriente transmiten aceleraciones de periodo corto que obligan a aisladores con alta disipación histerética; en contraste, los limos de la cuenca baja demandan mayor desplazamiento lateral. El perfil geotécnico determina el amortiguamiento equivalente necesario para controlar las derivas sin rigidizar excesivamente el sistema.

¿Qué verificaciones adicionales se requieren al usar aislación sísmica en zonas de suelo blando?

Además del diseño estructural, se verifica la no ocurrencia de licuefacción en los estratos de apoyo, la estabilidad del conjunto ante asentamientos diferenciales y la compatibilidad de deformaciones con las conexiones de servicios. La respuesta torsional debe evaluarse considerando la variabilidad espacial del suelo en predios de gran superficie.
